LJ310-1-K180 risolutore manifacture Cina fabbrica

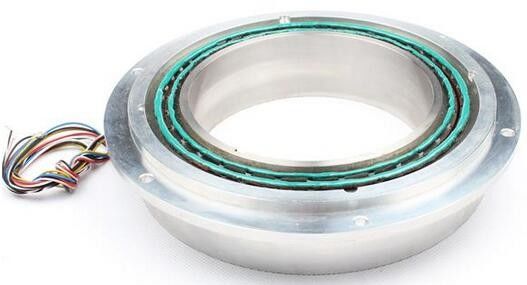

LJ310-1-K180, resolver a rotore avvolto

Applicazione: Macchine tessili, Macchine per l'energia eolica, Veicoli a nuova energia, Auto elettriche, Aerospaziale

Diametro esterno: 310mm, Diametro interno: 180mm, Coppie polari: 1, Tensione di ingresso: 7VAC, Impedenza di ingresso: (150±10%)Ω, Tensione di uscita: 3.5V±10%

TIPO: LJ310-1-K180

1. Parametri elettrici

Coppie polari: 32

Tensione di ingresso: 4V(AC)

Impedenza di ingresso: (150±10%)Ω

Frequenza di ingresso:10KHz

Tensione di uscita: 2V±10%

Accuratezza: ≤±20'

Sfasamento: ≤±10°

Tensione residua: 20mV

2.Schema di cablaggio

3. Selezione

(1) esempio: LJ310-1-K180

(A)Coppie polari:1
(B) Diametro interno: 180mm
(C) Diametro esterno: 310mm
4. Dimensione
