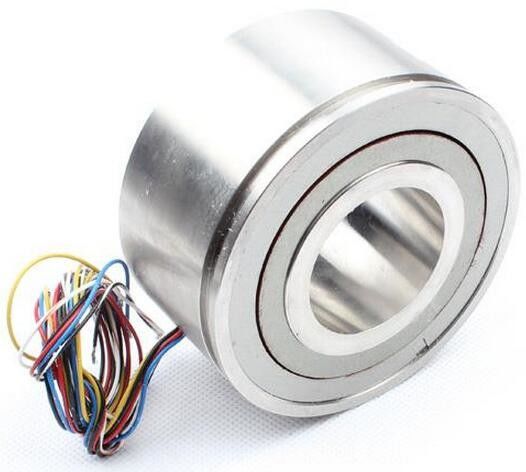

LJ90-1-K40 risolutore manfacture Cina fabbrica

LJ90-1-K40, resolver a rotore avvolto

Applicazione: Macchine tessili, Macchine per l'energia eolica, Veicoli a nuova energia, Auto elettriche, Aerospaziale

Diametro esterno: 90mm, Diametro interno: 40mm, Coppie polari: 1, Tensione di ingresso: 7VAC, Impedenza di ingresso: (150±10%)Ω, Tensione di uscita: 3.5V±10%

TIPO: LJ90-1-K40

1. Parametri elettrici

Coppie polari: 1

Tensione di ingresso: 7V (CA)

Impedenza di ingresso: (150±10%)Ω

Frequenza di ingresso:10KHz

Tensione di uscita: 3.5V±10%

Precisione: ≤±10'

Sfasamento: ≤±10°

Tensione residua: 20mV

2.Schema di cablaggio

3. Selezione

(1) esempio: LJ90-1-K40

(A)Coppie polari: 1
(B) Diametro interno: 40mm
(C) Diametro esterno: 90mm
4. Dimensione
