Laijie produce il resolver VR come sensore di angolo assoluto piatto superiore per il motore EPS dal 2007.
Il resolver VR è una sorta di trasformatore rotante che utilizza il cambiamento della resistenza magnetica del vuoto d'aria per modificare il segnale di uscita.utilizzando la variazione del vuoto d'aria e la variazione della magnetoresistenza, in modo che la tensione indotta dell'avvolgimento di uscita corrisponda all'angolo di rotazione meccanica.
In primo luogo, l'introduzione del trasformatore rotativo magnetoresistivo
Il risolutore di riluttanza è un nuovo tipo di sensore di posizione angolare ad alta precisione con struttura semplice, funzionamento affidabile e funzionamento ad alta velocità

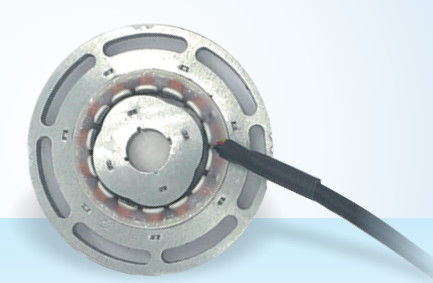

Singlsyn
Tipo: EJ74SV7V10
Polacchi:2,3,4,5,6E così via.
Tensione: 7Vrms 10KHz
Impedenza di ingresso:80Ω,100Ω,120Ω
Accuratezza:±20',±25',±30',±45',±60'
Potremmo progettare la base del risolutore secondo le vostre esigenze.
Il resolver VR ha una grande differenza rispetto al tradizionale principio di rotazione del filo a corda.e la variazione della posizione angolare del rotore è calcolata dalla variazione relativa della posizione tra l'avvolgimento del segnale del rotore e l'avvolgimento di eccitazione dello statore. il tipo di riluttanza dell'avvolgimento del segnale e l'avvolgimento dell'eccitazione sono fissati sullo statore rotante,e il cambiamento di permeabilità del vuoto d'aria con la traiettoria sinusoidale è generato solo dall'effetto del polo saliente del rotore, e i segnali positivi e cosseno sono indotti nell'avvolgimento del segnale.
In secondo luogo, il principio del trasformatore rotativo magnetoresistivo
Struttura del risolutore di riluttanza
La struttura del tipo di riluttanza è diversa dal tipo di avvolgimento tradizionale rotante in quanto l'avvolgimento di campo e l'avvolgimento di uscita sono disposti nelle fessure del nucleo dello statore,e il rotore si forma solo impilazione dei denti. Qualsiasi avvolgimento per il funzionamento senza contatto. Il pugno interno del pugno statore ha un certo numero di denti grandi (chiamati anche scarpe a palo), e ogni dente grande è perforato con diversi denti ugualmente piccoli,e gli avvolgimenti sono posizionati nelle grandi scanalature dentaliLa superficie esterna del rotore è perforata con un numero di denti piccoli equidistanti, il cui numero è uguale al numero di coppie di pali.Sia gli avvolgimenti di uscita che quelli di ingresso sono avvolti in modo concentrato, e il numero di giri dell'avvolgimento del coseno positivo varia sinusoidalmente.
